كيف تتصرف المجسات 330173-00-18-10-02-05 فعلياً في الميدان؟

    بقلمتينا جيانغمدير مركز سبير

  تتمتع تينا جيانغ بخبرة سنوات عديدة في مجال المبيعات الصناعية والدعم الفني، مع تركيز قوي على أنظمة الأتمتة ومراقبة حالة الآلات. وفي عملها اليومي، تتواصل بشكل وثيق مع العملاء، وتُعدّ عروض الأسعار، وتُوصي بالحلول المناسبة لاحتياجات التحكم والمراقبة الصناعية.

  كما أنها تساعد العملاء في الحصول على قطع الغيار، بما في ذلك القطع النادرة أو المتوقفة عن الإنتاج. بالإضافة إلى ذلك، تنسق مع فرق الهندسة والموردين لضمان سير المشاريع بسلاسة، مما يساعد في الحفاظ على التسليم في الوقت المحدد والأسعار التنافسية، حتى يتمكن العملاء من تقليل وقت توقف المعدات والحفاظ على كفاءة العمليات.

أنظام مجسات التقارب من بنتلي نيفادايوصف عادةً بأنه أداة قياس دقيقة.

هذا الوصف صحيح، ولكنه غير مكتمل.

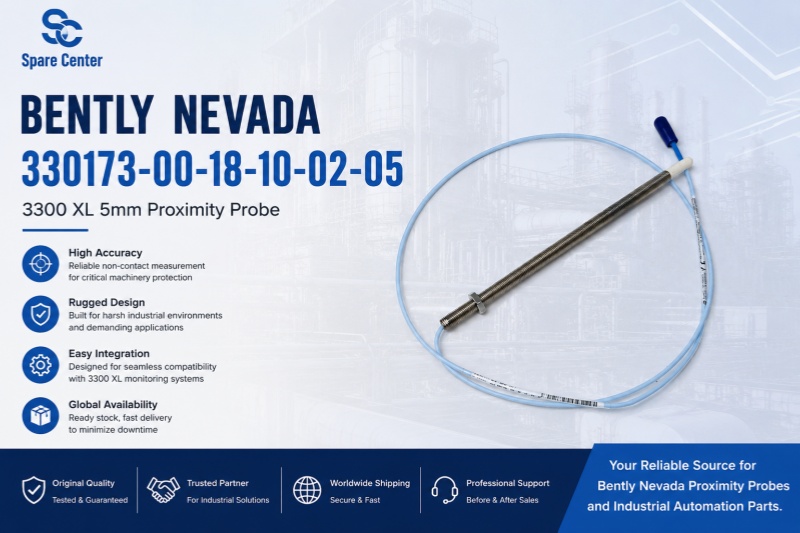

في المصانع الحقيقية - وخاصة التوربينات ووحدات الضغط -330173-00-18-10-02-05مسبار بنتلي نيفادا 3300 XL 5 مميتصرف بشكل أقل كـ "مستشعر" وأكثر كمؤشر استقرار يعكس كل ما يحدث ميكانيكيًا وكهربائيًا حول الآلة.

وهنا تبدأ الأمور تصبح مثيرة للاهتمام.

لأنه عندما تنحرف القراءات، نادراً ما يجد المهندسون "مسبارًا معطلاً" في نهاية التحقيق.

س1:ماذا330173-00-18-10-02-05هل هذا صحيح فعلاً؟ (من وجهة نظر ميدانية) أ: ال330173-00-18-10-02-05جزء منسلسلة بنتلي نيفادا 330173، المستخدمة في أنظمة التقارب 3300 XL. من الناحية الفنية، هو عبارة عن مسبار تيار دوامي 5 مم، ولكن بلغة النباتات هو ببساطة: محول حركة العمود الذي يحول الاهتزاز الميكانيكي إلى تقلبات في الجهد يعمل مع: كابل تمديد برنامج تشغيل المقارب رأس المسبار (نوع التثبيت M8 × 1) إذا كان أي من هذه العناصر الثلاثة غير متطابق، فإن النظام يبدأ في التصرف بشكل غير متوقع. هذا شيء لا تُركز عليه جداول البيانات بشكل كافٍ.

Q2: كيف 330173-00-18-10-02-05 يعمل؟ أ: يُنشئ المسبار مجالاً كهرومغناطيسياً أمام العمود. عندما يدور العمود، فإنه يخل بذلك المجال. يقرأ النظام هذا الاضطراب على أنه تغير في الجهد. هذا كل شيء. لكن في الواقع العملي، لا أحد يتحدث عن "النظرية النظيفة". المهم هو ما يحدث عندما: يتراكم رذاذ الزيت بالقرب من طرف المسبار التأريض غير محكم قليلاً يمر مسار الكابل عبر خط محول التردد المتغير تغيرات درجة الحرارة أثناء تغير الحمل عادة ما تكون هذه الأشياء الصغيرة هي السبب الحقيقي وراء ظهور القراءات "بشكل خاطئ".

بصراحة، هذا هو المكان الذي يقع فيه العديد من المشترين في حيرة من أمرهم.

يفترضون:

قراءة غير مستقرة = مشكلة في المجس

لكن في الصيانة الميدانية، يكون النمط مختلفًا عادةً.

الحالة 1: ضبط الفجوة بشكل خاطئ بعد الصيانة

تم الانتهاء من مهمة إيقاف تشغيل الضاغط، ويبدو كل شيء على ما يرام، وتبدأ الآلة بالعمل، ولكن قناة الاهتزاز قد تم إزاحتها بالفعل.

غالباً ما يكون السبب الجذري مجرد إعادة ضبط غير صحيحة قليلاً لفجوة المجس.

الحالة الثانية: الأقواس المعاد استخدامها

يحدث هذا أكثر مما يعترف به الناس.

تم إعادة استخدام الدعامة القديمة، وتم تغيير موضع العمود قليلاً، ولم تعد المعايرة تتطابق مع الواقع.

الحالة الثالثة: تم توجيه الكابلات "لتسهيل الأمر"

تم ربط الكابلات على طول مسار خط الطاقة الموجود.

يعمل ميكانيكياً، لكن الإشارة تصبح مشوشة تحت الحمل.

عبارات بحث مثل:

• بديل لـ330173-00-18-10-02-05

• استبدال مسبار 3300 XL

• مسبار تقارب متوافق

يبدو الأمر بسيطاً، لكن في الواقع، الاستبدال ليس عملية سهلة.

حتى لو بدت المجسات متطابقة، فإن المهندسين ما زالوا يتحققون:

• توافق منحنى المعايرة

• مطابقة السائقين

• سلوك الحماية

• التفاوت المسموح به في التركيب الميكانيكي

• اتساق طول الكابل

لأن في أنظمة الحماية، تؤدي الاختلافات الصغيرة إلى إنذارات خاطئة أو إنذارات لم يتم رصدها.

وكلاهما سيئ بنفس القدر.

في مجال التوزيع أو توريد المعدات الأصلية، نادراً ما يحدث تلف للمسبار أثناء التشغيل.

يحدث ذلك غالباً قبل التثبيت.

المشاكل الشائعة:

• تلوث الموصلات أثناء التخزين

• إجهاد طفيف للكابل ناتج عن التعبئة المحكمة

• التعرض للرطوبة أثناء النقل

هذه المشاكل لا تظهر إلا في يوم التشغيل.

عادةً ما يبدأ الارتباك عند هذه النقطة.

كيف حال بنتلي نيفادا330173-00-18-10-02-05هل تقيس الاهتزاز فعلاً؟

يكشف هذا الجهاز عن التغيرات في المجال الكهرومغناطيسي الناتجة عن حركة العمود ويحولها إلى إشارات جهد كهربائي.

لماذا بنتلي، نيفادا330173-00-18-10-02-05الفشل في النباتات الحقيقية؟

في أغلب الأحيان لا يكون السبب عطلاً في المستشعر، بل خللاً في التركيب أو تداخلاً بيئياً.

هل يمكنني الاستبدال؟330173-00-18-10-02-05باستخدام مسبار آخر بقطر 5 مم؟

فقط في حال تطابقت معايرة النظام الكهربائي وتوافقه تمامًا.

ما هو أكبر خطأ في تركيب مسبار التقارب من نوع BENTLY NEVADA؟

فجوة غير صحيحة للمسبار أو عدم محاذاته بعد إيقاف التشغيل للصيانة.

لماذا يعتبر توجيه كابلات مسبار التقارب من نوع BENTLY NEVADA مهماً للغاية؟

لأن التداخل الكهرومغناطيسي من خطوط الطاقة القريبة يؤثر بشكل مباشر على استقرار الإشارة.

هل جهاز استشعار التقارب من نوع بنتلي نيفادا نفسه هش؟

ليس تماماً. إنه أكثر متانة مما يعتقد معظم الناس. النظام المحيط به هو عادةً نقطة الضعف.
