لماذا يفشل جهاز ABB DSQC500 3HAC3616-1؟

    بقلمتينا جيانغمدير مركز سبير

تتمتع تينا جيانغ بخبرة واسعة تمتد لسنوات عديدة في مجال المبيعات الصناعية والدعم الفني، مع تركيز قوي على أنظمة الأتمتة ومراقبة حالة الآلات. في عملها اليومي، تتواصل تينا بشكل وثيق مع العملاء، وتُعدّ عروض الأسعار، وتُوصي بالحلول المناسبة لاحتياجات التحكم والمراقبة الصناعية. كما تُساعد العملاء في الحصول على قطع الغيار، بما في ذلك القطع النادرة أو المتوقفة عن الإنتاج. بالإضافة إلى ذلك، تُنسق تينا مع فرق الهندسة والموردين لضمان سير المشاريع بسلاسة، مما يُساعد في الحفاظ على التسليم في الوقت المحدد والأسعار التنافسية، وبالتالي تقليل وقت توقف المعدات والحفاظ على كفاءة العمليات.

الشركة ABBDSQC500 3HAC3616-1تُعد لوحة المعالج المركزي الرئيسية المستخدمة في أنظمة التحكم الروبوتية ABB S4C+ M2000. عندما...شركة ABBDSQC500لوحة المعالجفي حالة الفشل، قد لا يتم تشغيل الروبوت، وقد يفشل برنامج RobotWare في التحميل، أو قد يتوقف جهاز التحكم أثناء بدء التشغيل.

لكن إليكم الأمر.

أDSQC500لا يكون سبب العطل دائمًا هو لوحة المعالج نفسها.

في المشاريع الحقيقية، يقوم المهندسون أحيانًا باستبدال لوحة الكمبيوتر الرئيسية أولاً، ليكتشفوا لاحقًا أن المشكلة الحقيقية كانت بطاقة ذاكرة فلاش تالفة، أو تثبيت غير صحيح لبرنامج RobotWare، أو طاقة غير مستقرة، أو اتصال ضعيف بالرف، أو لوحة تحكم أخرى.

وهنا تبدأ الأمور بالتعقيد.

بالنسبة للعديد من المصانع التي لا تزال تستخدم روبوتات ABB IRB القديمة، فإن إيجاد روبوت موثوق بهلوحة تحكم روبوت ABBقد يكون ذلك أكثر عملية بكثير من استبدال وحدة التحكم الروبوتية بأكملها.

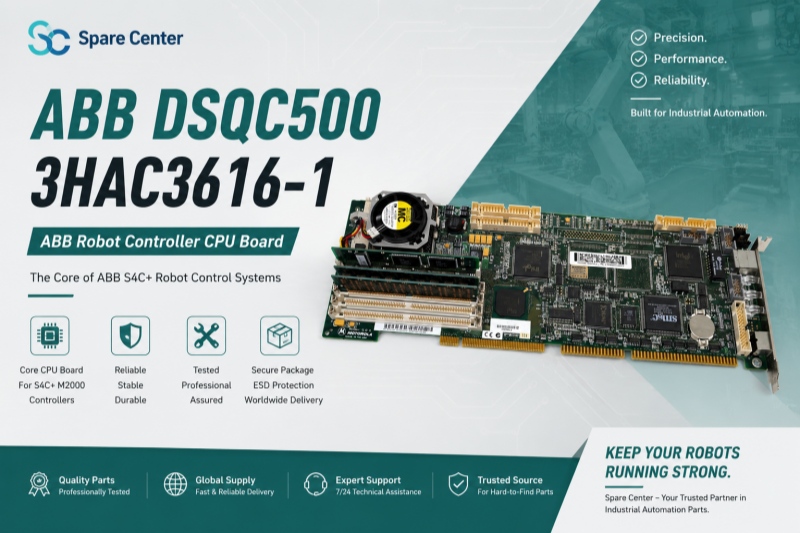

س1:ما هي شركة ABB؟DSQC500 3HAC3616-1؟ أ: الDSQC500، والمعروف أيضًا باسم3HAC3616-1، هي لوحة كمبيوتر رئيسية من شركة ABB تستخدم في منصة التحكم في الروبوت S4C+ M2000. ببساطة، تعمل كوحدة الحوسبة المركزية لجهاز التحكم. يرتبط المجلس بوظائف مثل: جارٍ تحميل نظام التشغيل RobotWare تنفيذ مهام التحكم في الروبوت إدارة اتصالات النظام تنسيق برامج وأجهزة التحكم دعم تشغيل الروبوتات الصناعية ABB IRB قد تجد نفس اللوحة مدرجة تحت أسماء مختلفة: ABB DSQC500 DSQC 500 3HAC3616-1 لوحة المعالج ABB DSQC500 لوحة الكمبيوتر الرئيسية من ABB لوحة معالجة روبوت ABB لوحة تحكم روبوت ABB لوحة تحكم روبوت ABB بصراحة، هذا هو المكان الذي يقع فيه العديد من المشترين في حيرة من أمرهم. قد يستخدم الموردون المختلفون أوصافًا مختلفة، لكن أهم نقاط التعريف هيDSQC500رقم النوعو3HAC3616-1رقم القطعة.

يرتبط جهاز DSQC500 بشكل أساسي بـمنصة التحكم الروبوتية ABB S4C+ M2000.

لا ينبغي التعامل معها على أنها لوحة تحكم عالمية من ABB.

قبل شراءشركة ABBDSQC500لوحة تحكم لروبوت S4C+التطبيقات، تحقق من:

1. منصة التحكم

2. رقم اللوحة الأصلي

3. رقم القطعة 3HAC

4. مراجعة الأجهزة

5. إصدار روبوت وير

6. تكوين وحدة تخزين الفلاش أو النظام

القاعدة العملية المستقاة من الميدان بسيطة:

قم بمطابقة منصة التحكم أولاً. ثم قم بمطابقة رقم اللوحة ثانياً.

لا يُعدّ اللوح الذي يبدو مشابهاً بالضرورة بديلاً مباشراً.

هذا هو السؤال الذي يجب على المهندسين طرحه قبل طلبشركة ABBDSQC500 3HAC3616-1بصلح.

وحدة التحكم في الروبوت هي نظام. وجهاز DSQC500 ليس سوى جزء واحد من هذا النظام.

قد ينجم فشل الشركات الناشئة أيضاً عن:

• لوحة الذاكرة

• ذاكرة فلاش

• مزود الطاقة

• اللوحة الخلفية

• أجهزة الاتصالات

• تثبيت غير صحيح لبرنامج RobotWare

• موصلات تالفة

هذه هي المشكلة.

إن استبدال لوحة واحدة لا يثبت أن تلك اللوحة كانت السبب الجذري للمشكلة.

لذلك، ينبغي على مورد قطع غيار الأتمتة الصناعية الجيد أن يطلب أكثر من مجرد رقم القطعة.

تتضمن المعلومات المفيدة ما يلي:

• صور اللوحة الأصلية

• لوحة الاسم أو الملصق

• طراز وحدة التحكم

• نموذج الروبوت

• رسائل الخطأ

• حالة مؤشر LED

• إصدار البرنامج

• سجل الإصلاحات السابقة

رقم القطعة يخبركماذا تشتري.

يوضح لك سلوك الخطأ ذلكما الذي يجب اختباره؟.

استبدالشركة ABBDSQC500 3HAC3616-1هي مهمة صيانة خاضعة للرقابة.

الخطوة 1: حفظ نسخة احتياطية للنظام

إذا كان جهاز التحكم الأصلي لا يزال يعمل، فاحفظ بيانات النظام المتاحة قبل استبدال اللوحة.

الخطوة الثانية: إيقاف تشغيل وحدة التحكم

قم بفصل التيار الكهربائي الرئيسي تماماً.

لا تقم أبدًا باستبدال جهاز DSQC500 أثناء تشغيله.

الخطوة 3: استخدام الحماية من التفريغ الكهروستاتيكي

يمكن أن يتسبب التفريغ الكهروستاتيكي في تلف لوحات الدوائر المطبوعة الصناعية حتى في حالة عدم حدوث أي ضرر مرئي.

الخطوة 4: سجل التكوين الأصلي

التقط صوراً لـ:

• ملصقات اللوحة

• الموصلات

• بطاقة تعليمية

• موضع الرف

• علامات المراجعة

هذه الخطوة البسيطة يمكن أن توفر ساعات لاحقة.

الخطوة 5: تحقق من وحدة تخزين النظام

بحسب التكوين، قد يلزم نقل بطاقة الذاكرة الأصلية أو وحدة تخزين النظام أو التحقق من توافقها.

الخطوة 6: تركيب اللوحة البديلة

أدخل اللوحة بعناية في موضع الرف الصحيح.

لا تُجبر البطاقة على الدخول إذا لم تستقر في مكانها بشكل صحيح.

الخطوة 7: التحقق من تسلسل بدء التشغيل

بعد التثبيت، يرجى ملاحظة ما يلي:

• سلوك مصابيح LED

• تسلسل الإقلاع

• يتم تحميل برنامج RobotWare

• رسائل الخطأ

• اتصالات وحدة التحكم

إذا استمر النظام في التعطل، فلا تفترض فوراً أن اللوحة البديلة معيبة.

يشمل سوق قطع غيار الأتمتة الصناعية ما يلي:

• مخزون قديم جديد

• ألواح مستعملة

• لوحات مجددة

• لوحات تم إصلاحها

• وحدات بديلة تم اختبارها

هذان ليسا الشيء نفسه.

عند البحث عنشركة ABBDSQC500 3HAC3616-1، بسأل:

• هل تم اختبار اللوحة من الناحية الوظيفية؟

• هل تم إصلاحه؟

• هل توجد علامات إعادة عمل ظاهرة؟

• هل تم التأكد من رقم القطعة بالضبط؟

• هل تم توثيق مراجعة الأجهزة؟

• هل يتم حماية اللوحة بشكل صحيح أثناء الشحن؟

• هل يتوفر ضمان؟

بالنسبة لخط الإنتاج، هذه التفاصيل مهمة.

إن أرخص لوحة ليست بالضرورة الحل الأرخص إذا تعطلت مرة أخرى بعد التثبيت.

التغليف جزء من العملية الهندسية.

حزمة مناسبة لـلوحة تحكم روبوت ABBينبغي أن يوفر ما يلي:

حماية من التفريغ الكهروستاتيكي

يجب وضع لوحة الدوائر المطبوعة في عبوة مناسبة مضادة للكهرباء الساكنة.

الحماية الميكانيكية

يجب ألا تتحرك اللوحة بحرية داخل الكرتون.

قد تؤدي الحركة غير المنضبطة إلى حدوث أضرار:

• الموصلات

• حواف الألواح

• عناصر

• وصلات اللحام

حماية من الرطوبة

قد يؤدي الشحن الدولي إلى تعريض الأجهزة الإلكترونية لتغيرات في درجة الحرارة والرطوبة.

الحماية من الصدمات

ينبغي أن يوفر الكرتون الخارجي حماية كافية للحد من أضرار النقل.

يمكن أن تغادر اللوحة المستودع وهي في حالة عمل جيدة وتصل بموصل تالف لمجرد أن العبوة مصممة للشحن العام بدلاً من الإلكترونيات الصناعية الحساسة.

تخيل مصنع تعبئة وتغليف يستخدم روبوت ABB IRB قديم.

في أحد الصباحات، توقف جهاز التحكم S4C+ أثناء بدء التشغيل.

يلاحظ فريق الصيانة وجود خطأ في النظام.

رد الفعل الأول عادة ما يكون:

"لوحة المعالج الرئيسية معطلة."

تم طلب جهاز DSQC500 بديل.

تم تركيب اللوحة الجديدة.

لا يزال الروبوت لا يعمل.

هذا ليس بالأمر غير المألوف.

قد تكون المشكلة الحقيقية هي:

• ذاكرة فلاش تالفة

• برامج نظام غير متوافقة

• عدم استقرار مصدر الطاقة

• ضعف توصيل الرف

• لوحة تحكم معيبة أخرى

ولهذا السبب لا يعتبر الفنيون ذوو الخبرة رقم القطعة بمثابة تشخيص كامل.

قد يؤدي استبدال اللوحة إلى حل الأعراض فقط دون حل المشكلة الحقيقية.

1. ما هي شركة ABB؟DSQC500؟

شركة ABBDSQC500هي لوحة كمبيوتر رئيسية أو لوحة معالج مركزي تُستخدم في أنظمة التحكم الروبوتية ABB S4C+ M2000. ويتم التعرف عليها عادةً من خلال رقم القطعة.3HAC3616-1.

2. ما الفرق بينDSQC500 و 3HAC3616-1؟

DSQC500هو طراز اللوحة أو نوعها. 3HAC3616-1يُستخدم رقم قطعة ABB لتحديد اللوحة المحددة. من الأفضل البحث عن كلا الرقمين معًا.

3. هوDSQC500هل هو متوافق مع جميع وحدات تحكم الروبوتات من ABB؟

لا. الDSQC500يرتبط هذا النظام بجيل وحدة التحكم S4C+ M2000. ولا ينبغي افتراض توافقه تلقائيًا مع منصات التحكم الأحدث من ABB.

4. يمكنABB DSQC500 3HAC3616-1هل يمكن إصلاحها؟

في بعض الحالات، نعم. تعتمد جدوى الإصلاح على نوع العطل، مثل أعطال المكونات، أو تلف الموصلات، أو مشاكل الطاقة. يجب اختبار اللوحة المُصلحة وظيفيًا قبل إعادتها إلى خط الإنتاج.

5. لماذا لا يعمل البديل الخاص بي؟DSQC500هل ما زال الإقلاع يفشل؟

تشمل الأسباب المحتملة ما يلي:

• برنامج النظام غير صحيح

• تخزين فلاش تالف

• مشاكل في مصدر الطاقة

• مقاعد سيئة على متن الطائرة

• لوحة تحكم معيبة أخرى

• مشاكل توافق الأجهزة والبرامج

6. ما الذي يجب أن أرسله إلى المورد قبل الشراء؟

يمد:

• صور واضحة للوحة الأصلية

• ملصق DSQC500

• رقم القطعة 3HAC3616-1

• رقم المراجعة

• طراز وحدة التحكم

• نموذج الروبوت

• رمز الخطأ

• صور توضح حالة اللوحة

هذا أكثر فائدة بكثير من مجرد إرسال:"يحتاجDSQC500"

7. كيف ينبغي شحن اللوحة؟

ينبغي حماية المجلس من:

• التفريغ الكهروستاتيكي

• رُطُوبَة

• صدمة ميكانيكية

تعتبر العبوات المضادة للكهرباء الساكنة والتبطين الآمن مهمة بشكل خاص للشحن الدولي.

إذا كنت ترغب في معرفة المزيد من التفاصيل، يُرجى التواصل معي دون تردد. البريد الإلكتروني: sales@sparecenter.com
