البيانات الفنية للوحة إنهاء AB
التوافق: يتصل بوحدات التحكم في الحركة IMC 110.
ملاحظات: يدعم واجهة مشفر أحادي المحور.
المدخلات/المخرجات المدمجة: مدخلات سريعة مدمجة، ومخرجات، وزر إيقاف طارئ (E-stop).
مخرج تناظري: يوفر إشارات أوامر القيادة.
مزود الطاقة للوحة إنهاء AB: يقبل مدخلات طاقة التيار المستمر الخارجية.

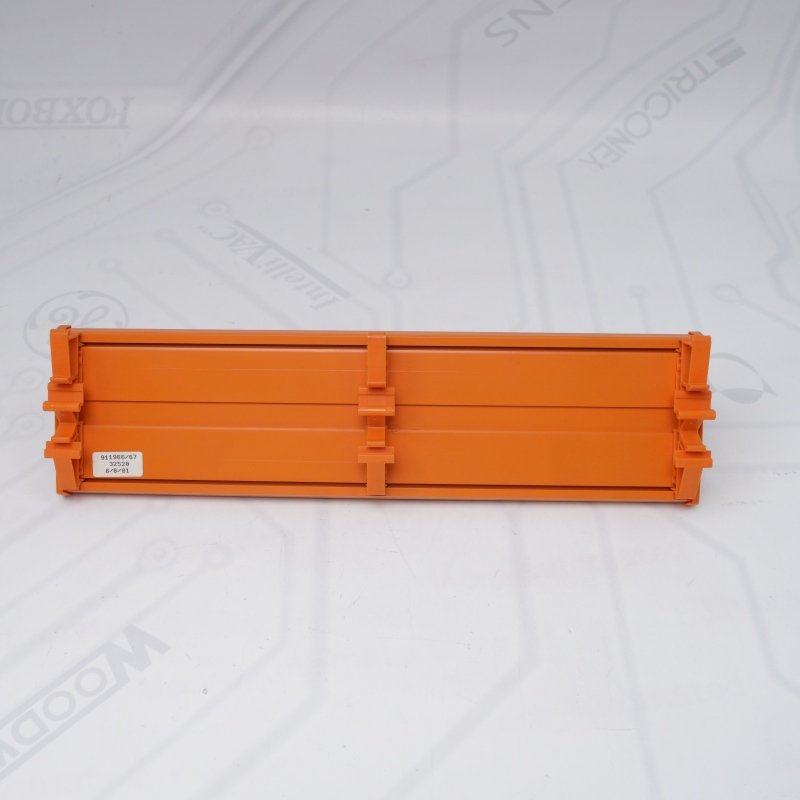

تركيب لوحة إنهاء AB: يتم تركيبها على سكة DIN، والواجهة عبر كابل 1746-HCA.

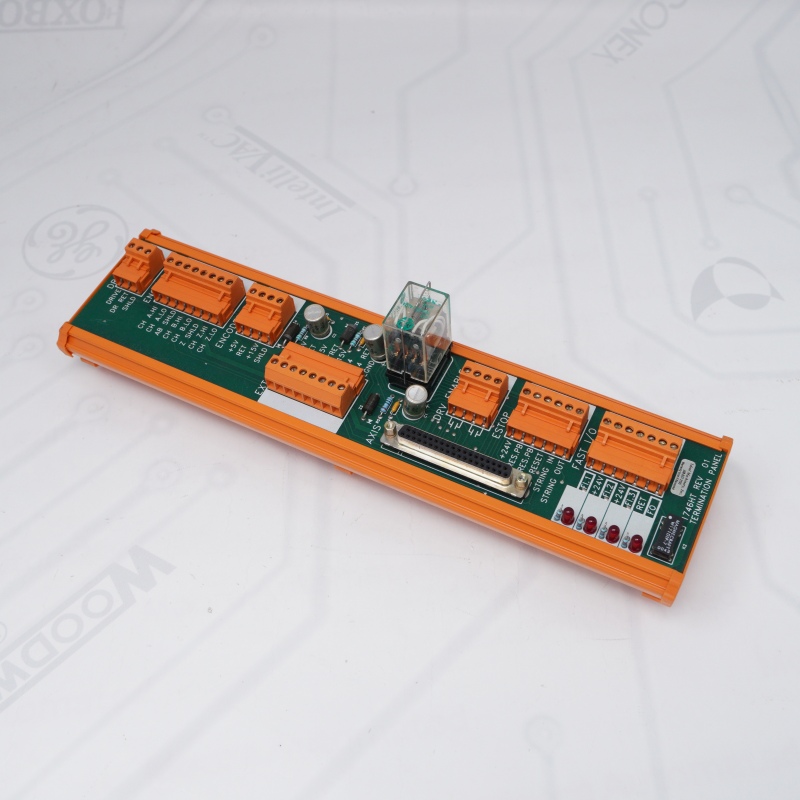

مخططات توصيل لوحة الإنهاء 1746-HT
1. جهاز التشفير
CH A/B/Z (HI/LO): مدخلات المشفر التفاضلي.
SHLD: أرضي درع الإشارة.
2. طاقة جهاز التشفير
+5 فولت / +15 فولت: طاقة المشفر المحددة بواسطة وصلة التوصيل.
RET / SHLD: عودة الطاقة والحماية.
3. مصدر طاقة خارجي
+5 فولت / ±15 فولت: مدخلات الطاقة المنطقية.
+24 فولت / RET: طاقة حلقة الإدخال/الإخراج.
SHLD: درع الطاقة الرئيسي.

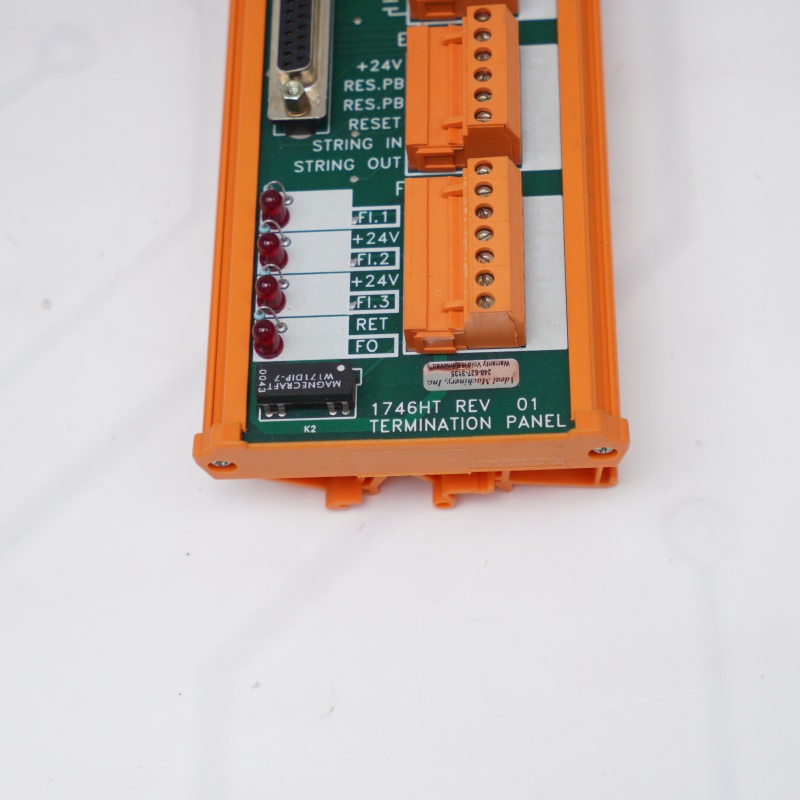

4. إدخال/إخراج سريع
FI.1 / .2 / .3: 3 مداخل عالية السرعة.
+24 فولت / RET: نقاط طاقة المستشعر.
FO: مخرجات الأعطال.
ما يقدمه مركز قطع الغيار
قسم المشتريات العالمية: توفير مكونات جديدة وفائضة ويصعب العثور عليها عبر العلامات التجارية الرئيسية للأتمتة.
التوصيل في نفس اليوم: معالجة فورية للمخزون وشحن عالمي عبر DHL و FedEx و UPS و TNT.
مخزون ضخم من وحدات التحكم المنطقية القابلة للبرمجة: إمكانية الوصول الفوري إلى أحد أكبر مستودعات وحدات التحكم المنطقية القابلة للبرمجة في آسيا.
اختبار الجودة الصارم: التحقق الإلزامي من المنشأ يدعم اختبار المكونات من قبل جهات خارجية مستقلة.
مساعدة متعددة اللغات: دعم مبيعات على مدار الساعة يجيد الإنجليزية والإسبانية والألمانية واليابانية.
الأسئلة الشائعة حول لوحة إنهاء AB (ألين برادلي 1746-HT)
س1: ما هي إشارات المشفر التي يقوم بها1746-HTيدعم؟
أ: الـألين برادلي 1746-HTيدعم التغذية الراجعة للمشفر التفاضلي CH A/A LO و CH B/B LO و CH Z/Z LO.
س2: ما هي مصادر الطاقة الخارجية لـألين برادلي 1746-HT؟
أ: الـألين برادلي 1746-HTيقبل طرف الطاقة الخارجية مدخلات التيار المستمر +5 فولت، +15 فولت، -15 فولت، و+24 فولت.
س٣: ما هي نقاط الإدخال/الإخراج المدمجة فيألين برادلي 1746-HTطرفية إدخال/إخراج سريعة؟
أ: الـألين برادلي 1746-HTيدمج 3 مدخلات سريعة (FI.1، FI.2، FI.3) ومخرج عطل واحد (FO).
س4: ما وظيفة المرحل الموجود على متن المركبة؟1746-HT ألين برادلي؟
أ: المرحل الموجود على متن الطائرة1746-HT ألين برادلييتحكم في دائرة تمكين القيادة (DRV ENABLE).
س5: كيف يعمل1746-HT ألين برادليهل يمكن الاتصال بوحدة التحكم؟
أ: الـ1746-HT ألين برادلييتصل عبر منفذ AXIS عالي الكثافة الموجود على متنه.
