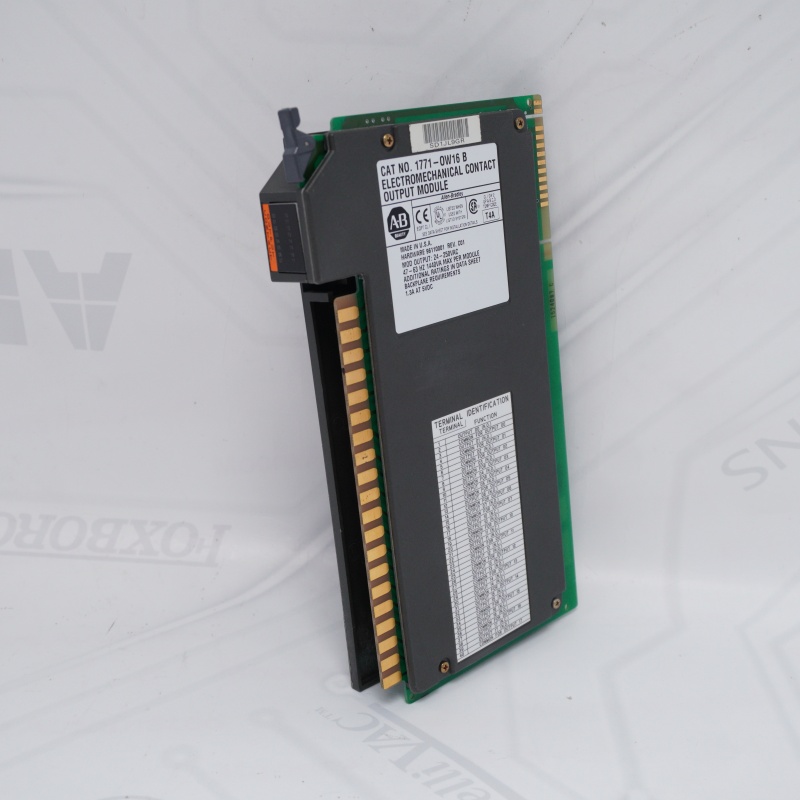

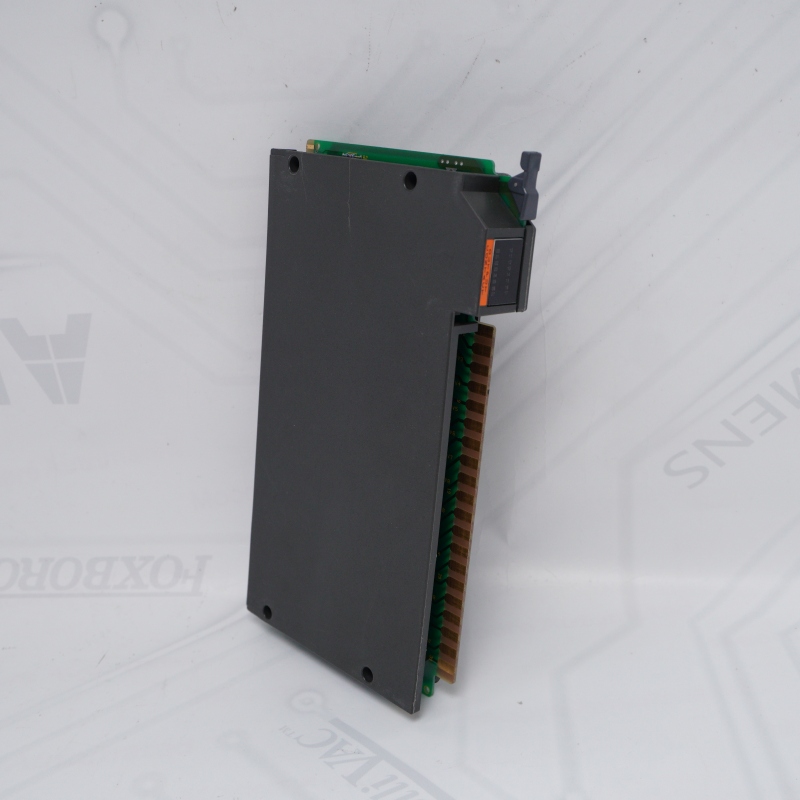

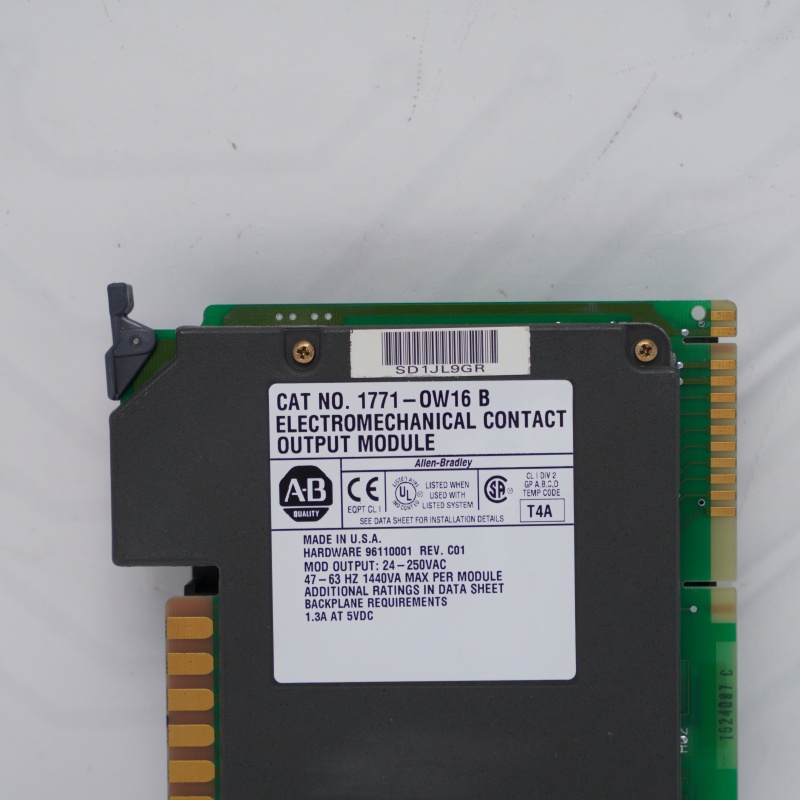

وحدة إخراج تلامس مرحل كهروميكانيكي من ألين برادلي 1771-OW16

ألين برادلي 1771-16وحدة إخراج مرحل معزولة عن القناة ذات 16 نقطة لأنظمة PLC-5.

المواصفات الرئيسية

تكوين القناة: 16 نقطة معزولة بشكل فردي. 8 نقاط ثابتة مفتوحة عادةً (NO)؛ 8 نقاط قابلة للتكوين كـ NO أو مغلقة عادةً (NC) عبر وصلات داخلية.

نطاق الجهد: 24-250 فولت تيار متردد أو 24-150 فولت تيار مستمر.

السعة الحالية: 2.0 أمبير كحد أقصى لكل نقطة. الحد الأقصى للطاقة الإجمالية للوحدة هو 1440 فولت أمبير.

حمل التيار للوحة الخلفية: 1300 مللي أمبير عند 5 فولت تيار مستمر.

ذراع التوصيل: 1771-WN.

القيود الحرجة

يلزم وجود نظام حماية من ارتفاع التيار: تفتقر الوحدة إلى نظام حماية داخلي من ارتفاع التيار. يتطلب توصيل الأحمال الحثية استخدام دوائر تخميد خارجية من نوع RC لمنع حدوث شرارة كهربائية عند التلامس، والتلف المبكر، والتداخل الكهرومغناطيسي الشديد.

تطبيق التلامس: يجب عدم إعادة استخدام التلامسات المستخدمة لتبديل الأحمال عالية الطاقة لتبديل الإشارات الدقيقة منخفضة التيار.

ألين برادلي 1771-16يمكن تبديل المخارج من 10 إلى 17 بين وضع الفتح الطبيعي (NO) ووضع الإغلاق الطبيعي (NC) عبر وصلات داخلية من J1 إلى J8. أما المخارج من 00 إلى 07 فهي ثابتة في وضع الفتح الطبيعي (NO).

إعدادات وحدة إخراج تلامس مرحل AB

المخرجات 00-07: لا ثابتة

المخرجات 10-17: وصلة التوصيل على NO للفتح عادةً (الوضع الافتراضي)، وصلة التوصيل على NC للإغلاق عادةً.

خطوات وحدة إخراج تلامس مرحل AB

إيقاف التشغيل: افصل الطاقة عن الهيكل، وافتح ذراع الأسلاك، واسحب 1771-OW16 للخارج.

افتح الغطاء: قم بإزالة البراغي الجانبية الأربعة واسحب لوحة الدائرة الكهربائية للخارج.

نقل وصلة التوصيل: قم بنقل وصلة التوصيل الخاصة بالقناة المستهدفة من دبابيس NO إلى دبابيس NC.

إعادة التجميع: حرك اللوحة للخلف وشد البراغي الأربعة.

إذا كنت ترغب في الحصول على مزيد من التفاصيل حول وحدة إخراج تلامس مرحل AB، فيُرجى الاتصال بي دون تردد. البريد الإلكتروني:sales@sparecenter.com

مخزون ضخم

أكثر من مليون منتج جاهز للشحن في نفس اليوم.

الدعم العالمي

فريق متعدد اللغات يخدم أكثر من 100 دولة.

جودة مضمونة

اختبار المنشأ الأصلي مع التحقق من طرف ثالث.

خيارات شحن مرنة

التوصيل العالمي عبر شركات DHL و FedEx و TNT و UPS.

س1: ما هي الوظيفة الرئيسية لـألين برادلي 1771-16وحدة؟

أ1: الـ1771-OW16 ألين برادليوحدة إخراج مرحل معزولة عن القناة مكونة من 16 نقطة مصممة لأنظمة PLC-5، مما يسمح لوحدة التحكم بتبديل أحمال التيار المتردد أو التيار المستمر الثقيلة باستخدام نقاط تلامس المرحل الكهروميكانيكية.

س٢: ما هي قيم الجهد والتيار لكل نقطة تلامس على1771-OW16 ألين برادلي؟

أ2: كل جهة اتصال فردية على1771-OW16 ألين برادلييدعم نطاق جهد التشغيل من 24 إلى 250 فولت تيار متردد أو من 24 إلى 150 فولت تيار مستمر، مع سعة تيار مستمر قصوى تبلغ 2.0 أمبير لكل نقطة.

س٣: هل1771-OW16 ألين برادليهل تتطلب الأحمال الحثية حماية خارجية ضد زيادة التيار؟

ج٣: نعم، الـ1771-OW16 ألين برادلييفتقر إلى خاصية كبح التيار الداخلي؛ لذلك، يجب عليك تثبيت مخمدات RC خارجية عند توصيل الأحمال الحثية لمنع حدوث شرارة كهربائية عند التلامس والتداخل الكهرومغناطيسي الشديد.

س4: هل يمكن تطبيق جميع النقاط الـ 16 منألين برادلي 1771-16هل يمكن تهيئته على أنه مغلق عادةً (NC)؟

ج٤: لا، فقط آخر ٨ نقاط (المخرجات من ١٠ إلى ١٧) منألين برادلي 1771-16يمكن تهيئتها كـ NC عبر وصلات داخلية، بينما تظل النقاط الثمانية الأولى (المخرجات 00-07) ثابتة على أنها مفتوحة عادةً (NO).

س5: ما هو مقدار التيار المسحوب من اللوحة الخلفية بالضبط؟ألين برادلي 1771-16وحدة؟

A5: الـألين برادلي 1771-16يسحب تيارًا أقصى قدره 1300 مللي أمبير من مصدر الطاقة الخاص بهيكل اللوحة الخلفية PLC-5 بجهد 5 فولت تيار مستمر.

س6: ما هو ذراع توصيل الأسلاك الميداني الذي يجب استخدامه معألين برادلي 1771-16وحدة؟

ج6: الـألين برادلي 1771-16يتطلب الأمر ذراع توصيل الأسلاك الميدانية Allen-Bradley 1771-WN لإنشاء جميع التوصيلات الكهربائية المادية على جانب الحقل.
