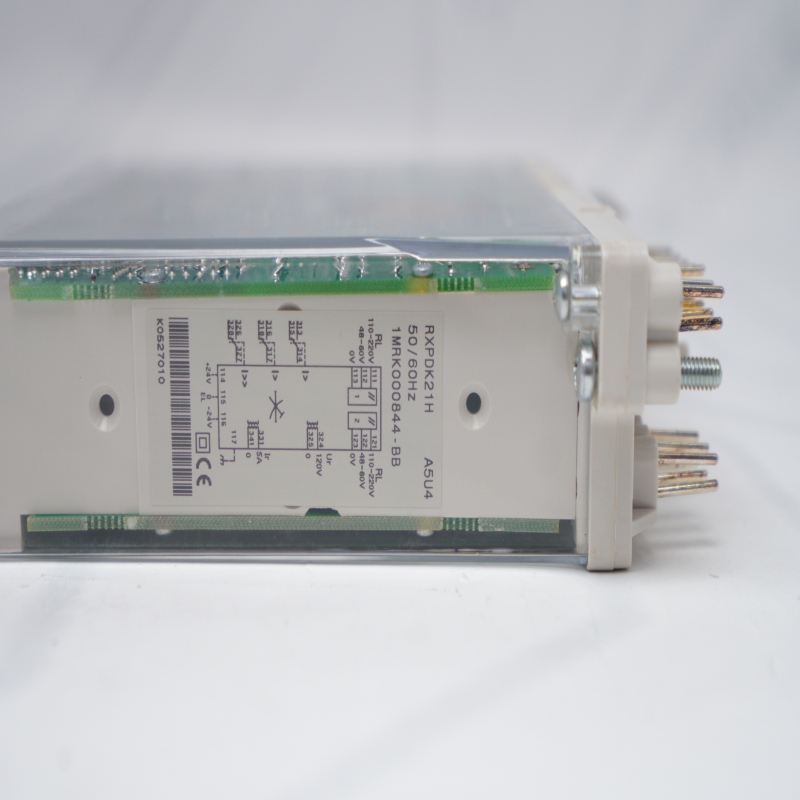

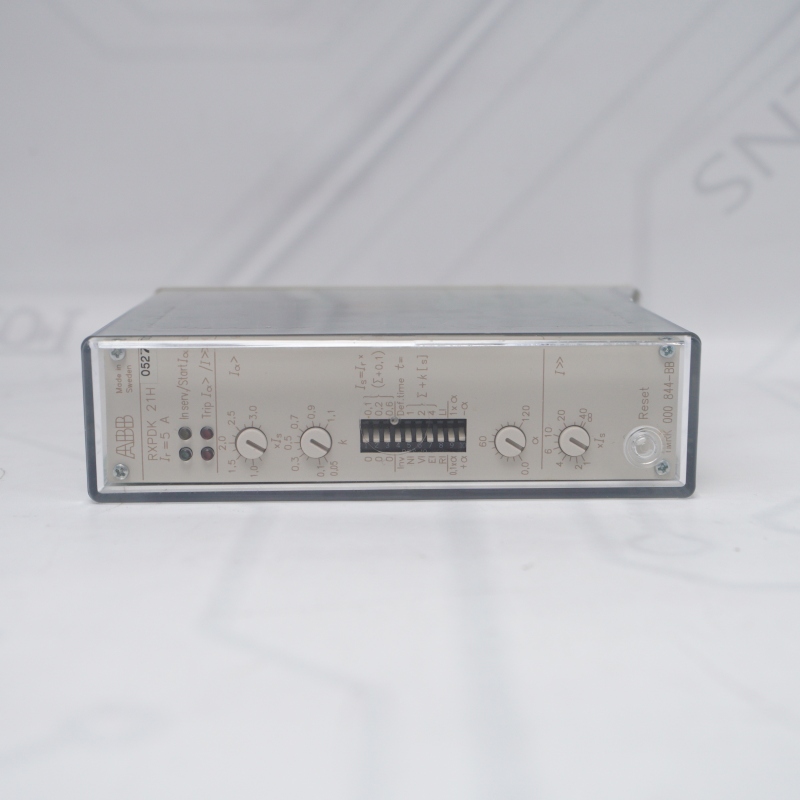

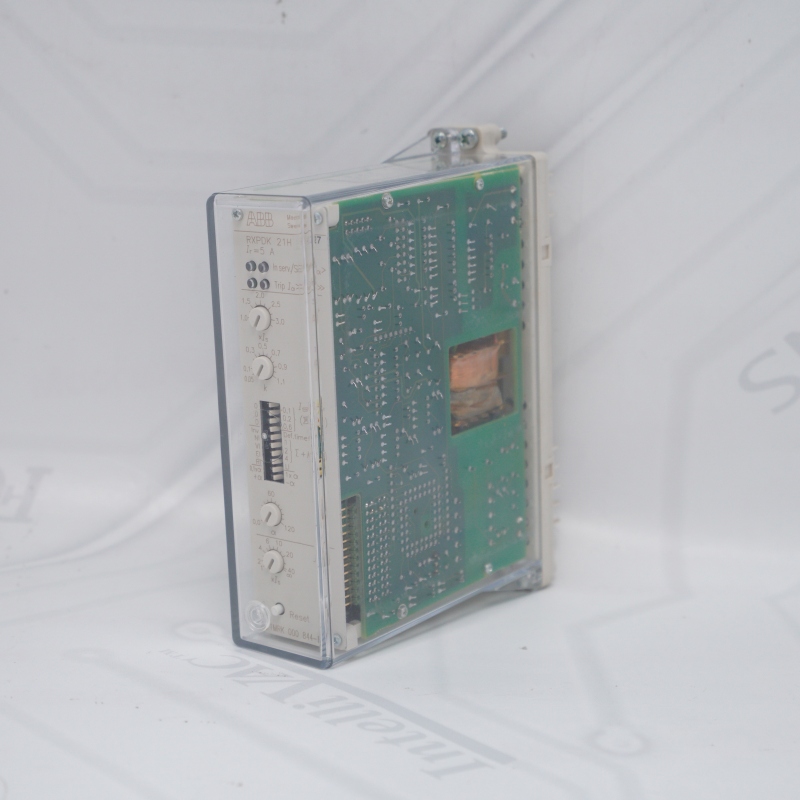

1MRK000844-BB RXPDK 21H المواصفات العامة والكهربائية
الRXPDK 21H (مرحل التيار الزائد الزمني الاتجاهي من ABB)هو عبارة عن مرحل تيار زائد زمني اتجاهي قائم على المعالج الدقيق ضمن نظام ABB COMBIFLEX للحماية من التيار الزائد الاتجاهي وأعطال الأرض.
رقم الطلب: 1MRK000844-BB
التيار المقنن: تيار متردد 5 أمبير (الدبابيس 313-314 / 316-317)
الجهد المقنن: تيار متردد 120 فولت مستقطب مع وظيفة الذاكرة (الدبابيس 324-325)
مصدر الطاقة المساعد: ±24 فولت تيار مستمر (الدبابيس 114-116)
زاوية مميزة: قابلة للتعديل من -120 إلى +120 درجة
إذا كنت ترغب في الحصول على مزيد من التفاصيل حول 1MRK000844-BB RXPDK 21H، فيُرجى الاتصال بي دون تردد. البريد الإلكتروني:sales@sparecenter.com
التصميم الوظيفي والميكانيكي لمرحل التيار الزائد الزمني الاتجاهي من ABB
المرحلة الاتجاهية ذات الإعداد المنخفض (I>): تدعم التأخيرات الزمنية المحددة ومنحنيات IDMT القياسية (NI، VI، EI، LI، RI).
المرحلة غير الاتجاهية عالية الإعداد (I>>): تستخدم لإزالة قصر الدائرة الفورية (قابلة للتعديل من 1 إلى 40 مرة Ir).
المدخلات الثنائية (RL): مدخلان واسعان النطاق (تيار مستمر 48-60 فولت / 110-220 فولت) للحجب الخارجي وإعادة ضبط LED.
نقاط التلامس للإخراج: وحدات تلامس تحويل مستقلة لإشارات البدء والفصل.
دائرة قصر التيار: يتميز بموصل RTXK تلقائي لمنع الدوائر المفتوحة للتيار عند إزالته.
المواصفات الفيزيائية: وحدة توصيل قياسية من نوع COMBIFLEX، صنع في السويد.
نبذة عن المؤلف: تيان جيانغ
تيان جيانغهو أخصائي أول في مجال الأتمتة ومؤلف تقني فيمركز قطع الغيار.
خبرةخبرة تزيد عن عقد من الزمان في أنظمة التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS) وأنظمة السلامة القديمة.
تخصصخبير في تحديد مصادر المعدات الصناعية القديمة، والتحقق من صحتها، واختبارها.
التركيز على الجودةيكتب أدلة تقنية دقيقة مدعومة باختبارات عملية في ورش العمل.
الأسئلة الشائعة حول مرحلات التيار الزائد الاتجاهية من ABB
س1: ما هو الاستخدام الرئيسي لـ1MRK000844-BB RXPDK 21H؟
أ1: الـ1MRK000844-BB RXPDK 21Hيعزل الأعطال في الشبكات الحلقية عن طريق الكشف عن اتجاه التيار.
س٢: كيف يعمل1MRK000844-BB RXPDK 21Hكيف يمكن التعامل مع أعطال الجهد الصفري؟
أ2: الـ1MRK000844-BB ABBيستخدم ذاكرة الجهد للحفاظ على خيارات اتجاهية دقيقة.
س٣: ما هي ميزة الأمان التي توفرها1MRK000844-BB ABBماذا يحدث أثناء الإزالة؟
ج٣: يقوم موصل RTXK التلقائي بتقصير دائرة CT عندما1MRK000844-BB ABBتم فصل التيار الكهربائي.
س4: كيف يعمل1MRK000844-BB ABBهل يمكن التكيف مع أنظمة تأريض الشبكة المختلفة؟
A4: الـ1MRK000844-BB ABBيتميز بزاوية قابلة للتعديل من -120 إلى +120 درجة.
س5: كيف تتداخل المرحلتان من1MRK000844-BB ABBالتعاون؟
A5: توفر المرحلة المنخفضة حماية اتجاهية موقوتة، بينما توفر المرحلة العالية إزالة فورية.
