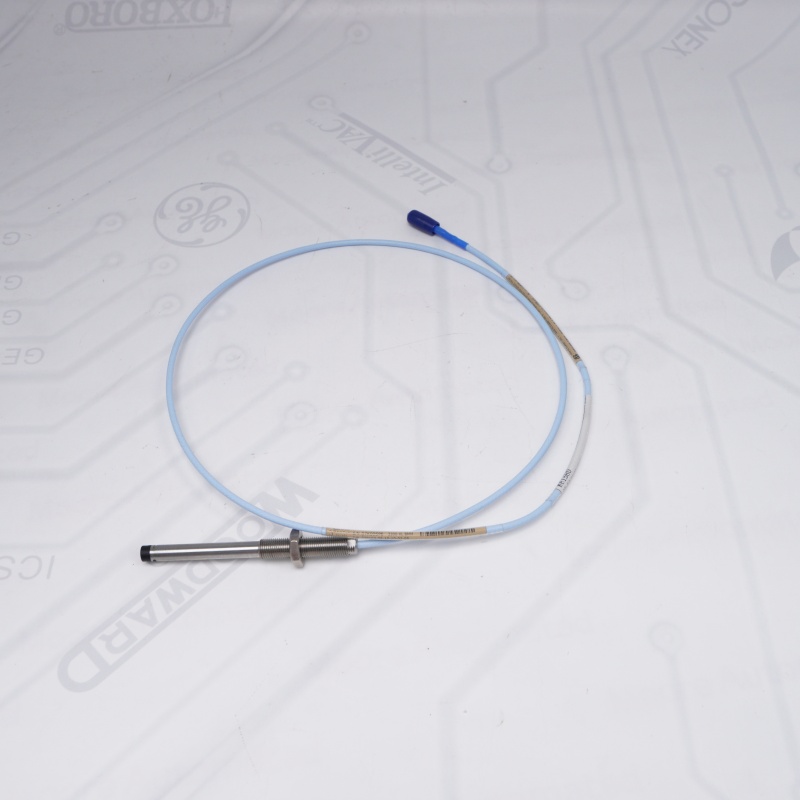

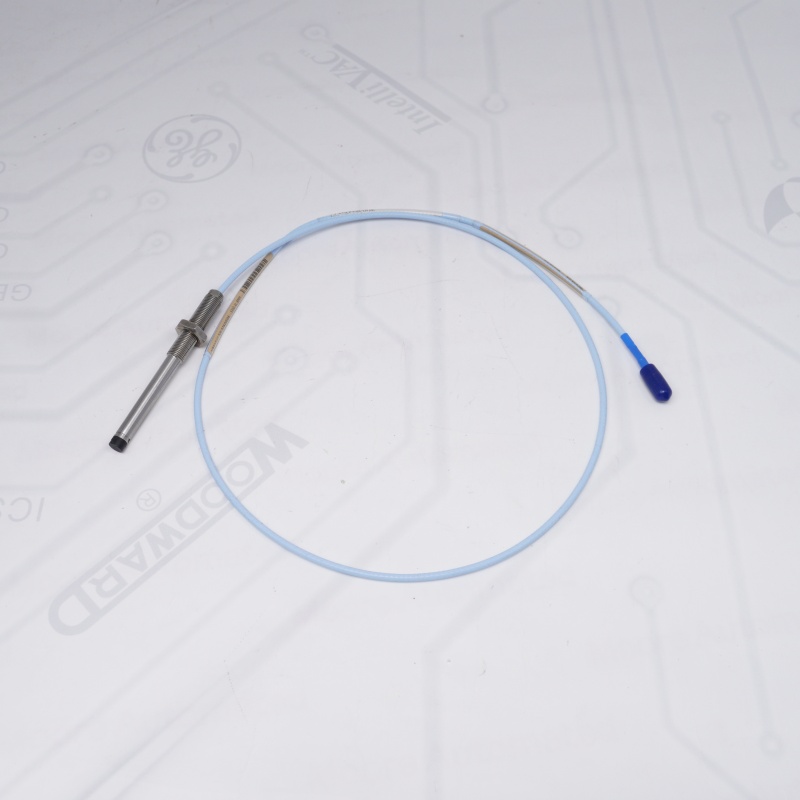

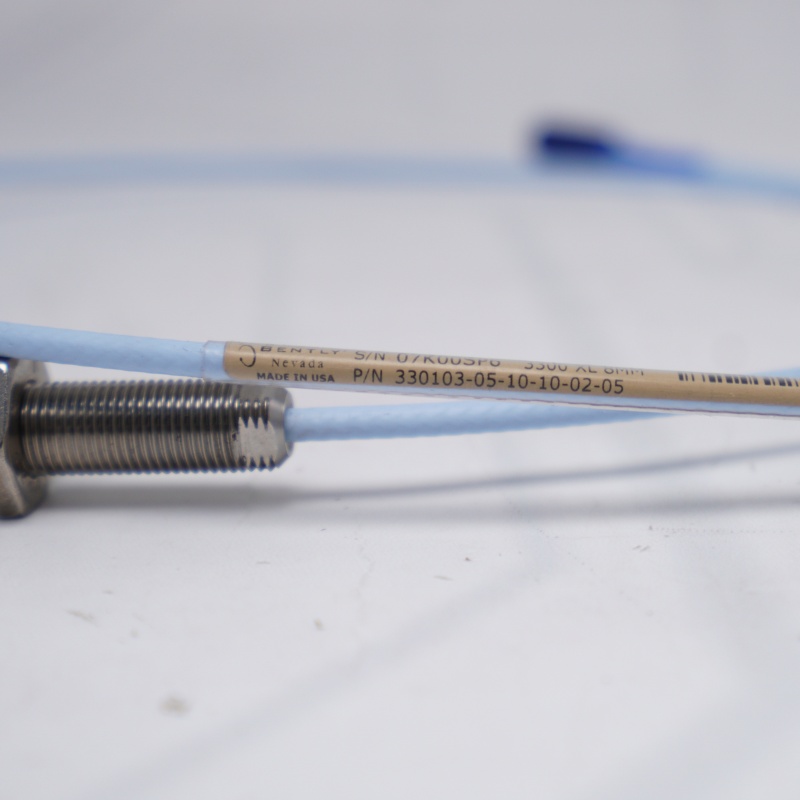

مسبار تقارب بنتلي نيفادا 330103-05-10-10-02-05 3300 XL 8 مم

- بنتلي نيفادا 330103-05-10-10-02-05، عائلة: 3300 XL، نظام محول تقارب 8 مم

- نوع الخيط: خيط متري M10 × 1 (غير مدرع)

- الطول بدون سن لولبي (-05): 50 مم

- الطول الإجمالي للعلبة (-10): 100 مم

- الطول الإجمالي للكابل (-10): 1.0 متر (3.3 قدم)

- نوع الموصل (-02): موصل ClickLoc مصغر محوري، كابل قياسي

- الموافقات من الوكالات (-05): موافقات متعددة (CSA، ATEX، IECEx)

- بنتلي نيفادا 330103-05-10-10-02-05 مادة رأس القلم: كبريتيد البوليفينيلين (PPS)

- مادة غلاف مسبار بنتلي نيفادا 330103-05-10-10-02-05: فولاذ مقاوم للصدأ AISI 303 أو 304

- بنتلي نيفادا 330103-05-10-10-02-05 النطاق الخطي: 2.0 مم (80 ميل)

- Bently Nevada 330103-05-10-10-02-05 ضبط الفجوة الموصى به: 1.27 مم (50 ميل)

- مادة الهدف القياسية: فولاذ AISI 4140

- درجة حرارة التشغيل والتخزين: من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت)

بنتلي، نيفادا– أنظمة حماية الآلات، سلسلة 3500، وأجهزة استشعار التقارب.

ألين برادلي– أنظمة التحكم المنطقي القابل للبرمجة ControlLogix و CompactLogix و SLC 500.

شركة ABB– Symphony Plus، و Bailey INFI 90، ووحدات DCS الصناعية.

هانيويل– Experion PKS، وTDC 3000، وأنظمة التحكم في السلامة.

جنرال إلكتريك / GE– وحدات التحكم في التوربينات من نوع Mark VI/VIe Speedtronic ووحدات PLC.

سيمنز– وحدات التحكم المنطقية القابلة للبرمجة من سلسلة Simatic S5/S7 ووحدات التحكم المتخصصة في العمليات.

ترايكونكس وفوكسبورو– وحدات التحكم الموزعة من Invensys وأنظمة الأمان المقاومة للأعطال.

س1: كيف يعمل المنتج 330103-05-10-10-02-05 على تخفيف التداخل في التركيبات متعددة المجسات؟

أ1: يستخدم مسبار التقارب 330103-05-10-10-02-05 هندسة مسبار التيار الدوامي بقطر 8 مم، مما يُولّد مجالًا كهرومغناطيسيًا موضعيًا عند طرف المسبار. في التركيبات المتقاربة، قد يتعرض مسبار التقارب 330103-05-10-10-02-05 لتداخل الإشارات إذا تداخلت مجالات المسبارات المتجاورة.

لتقليل التداخل بين إشارات مسبار التقارب 330103-05-10-10-02-05، يوصى باتباع ممارسات التثبيت التالية:

• حافظ على مسافة مركزية لا تقل عن 40 مم (1.6 بوصة)، أو أكثر حسب شكل الهدف.

• تأكد من عدم محاذاة محاور المجس باتجاه مناطق القياس المتداخلة

• استخدم قنوات Proximitor مستقلة لكل مسبار 330103-05-10-10-02-05 للحفاظ على العزل الكهربائي

لا تزال المسافة الميكانيكية المناسبة هي الطريقة الأساسية للتخفيف من التداخل في أنظمة 3300 XL.

س2: ما هي حدود التوافق الكيميائي التي تنطبق على طرف PPS الخاص بـ 330103-05-10-10-02-05؟

A2: يتميز مسبار التقارب 330103-05-10-10-02-05 بمادة طرف المسبار المصنوعة من كبريتيد البوليفينيلين (PPS) المصممة لمقاومة عالية للهيدروكربونات ومواد التشحيم الصناعية.

يتوافق مسبار التقارب 330103-05-10-10-02-05 بشكل عام مع:

• زيوت التشحيم والشحوم المعدنية

• زيوت التوربينات الاصطناعية

• الهيدروكربونات المشتقة من البترول

• الأمونيا في ظل ظروف محكمة

ومع ذلك، ينبغي تجنب التعرض المطول لمسبار التقارب 330103-05-10-10-02-05 في البيئات التي تحتوي على:

• الأحماض المؤكسدة القوية

• الكيتونات شديدة العدوانية أو المذيبات المهلجنة

يجب دائمًا التحقق من التوافق النهائي مع ظروف التعرض الكيميائي المحددة للتطبيق.

س3: لماذا يستخدم جهاز 330103-05-10-10-02-05 كابل مسبار بطول 1.0 متر بدلاً من كابل طويل متصل؟

A3: مسبار Bently Nevada Proximity Probe هو جزء من نظام معياري مكون من ثلاثة عناصر يتكون من المسبار وكابل التمديد ومستشعر Proximitor.

يُعرَّف كابل المجس بطول 1.0 متر في 330103-05-10-10-02-05 على النحو التالي:

• حافظ على سعة كهربائية معايرة لضمان خطية النظام

• تأكد من التوافق مع دائرة المذبذب/مزيل التضمين 3300 XL

• يسمح باستبدال مجموعة المجس فقط في الموقع دون التأثير على أسلاك الخزانة

تضمن هذه البنية المعيارية أن يظل مسبار التقارب Bently Nevada متطابقًا كهربائيًا ضمن سلسلة معايرة النظام.

س4: كيف يتم تحقيق الإحكام لـ 330103-05-10-10-02-05 في بيئات الزيت المضغوطة؟

A4: لا يعمل مسبار التقارب Bently Nevada نفسه كجهاز لتحديد حدود الضغط ولا يتضمن حلقة مانعة للتسرب مدمجة لاحتواء العملية.

بالنسبة لأغلفة الآلات المشحمة بالزيت أو المضغوطة، يجب تركيب مسبار التقارب Bently Nevada باستخدام أدوات التثبيت المناسبة مثل:

• أغلفة مجسات محكمة الإغلاق أو تجهيزات تثبيت

• مجموعات حاجز الزيت أو العزل المتوافقة مع متطلبات غلاف الآلات

• ممارسات التركيب متوافقة مع متطلبات منع التسرب وفقًا لمعيار API 670

يتم تحقيق إحكام النظام المناسب عند واجهة التثبيت، وليس داخل جسم مسبار التقارب Bently Nevada.

س5: لماذا تم ضبط الفجوة الموصى بها لـ 330103-05-10-10-02-05 على 1.27 مم؟

A5: تمت معايرة مسبار Bently Nevada Proximity Probe ليعمل على النحو الأمثل عند نقطة انحياز ثابتة تبلغ 1.27 مم (50 ميل)، وهي تقريبًا نقطة المنتصف لنطاق القياس الخطي الخاص به.

تضمن هذه الفجوة التشغيلية أن يوفر مسبار التقارب من بنتلي نيفادا ما يلي:

• أقصى هامش قياس متناظر للاهتزاز الموجب والسالب

• تحسين الخطية عبر نطاق التشغيل

• انخفاض الحساسية لتأثيرات الانجراف الحراري

تمثل قيمة 1.27 مم نقطة مرجعية للمعايرة وليست حدًا ميكانيكيًا.

س6: هل يمكن للرقم 330103-05-10-10-02-05 قياس كل من اهتزاز العمود والموضع المحوري في وقت واحد؟

ج6: نعم. ينتج مسبار التقارب من بنتلي نيفادا جهد خرج يتناسب مع المسافة بين المسبار والهدف، والتي تشمل كلاً مما يلي:

• مكون التيار المستمر الذي يمثل موضع العمود الثابت (الفجوة/الإزاحة المحورية)

• مكون التيار المتردد الذي يمثل حركة الاهتزاز الديناميكي

لا يقوم جهاز Bently Nevada Proximity Probe نفسه بفصل هذه المكونات؛ تتم معالجة الإشارة بواسطة نظام Proximitor المرتبط به ضمن بنية 3300 XL.

س7: ما هي قيود التركيب التي تنطبق على توصيل الكابلات الخاصة بـ 330103-05-10-10-02-05؟

A7: يستخدم 330103-05-10-10-02-05 مجموعة كابل محوري غير مدرع ويجب تركيبه لمنع الإجهاد الميكانيكي وتدهور الإشارة.

تشمل متطلبات التركيب ما يلي:

• الحفاظ على نصف قطر انحناء أدنى يتوافق مع إرشادات الشركة المصنعة (عادةً ≥10 أضعاف قطر الكابل)

• تجنب الانحناءات الحادة أو نقاط الضغط عند مخرج الآلة

• استخدام قنوات الحماية أو أنظمة توجيه الكابلات في المناطق المكشوفة

• منع التآكل الميكانيكي أو السحق على طول مسار الكابل

يضمن التوجيه الصحيح استقرار الإشارة على المدى الطويل لـ 330103-05-10-10-02-05.

س8: ما هو استجابة التردد لنظام 330103-05-10-10-02-05؟

A8: إن 330103-05-10-10-02-05 هو جزء من سلسلة قياس على مستوى النظام يتم تحديد استجابتها الديناميكية من خلال التكوين الكامل للمسبار والكابل والمقرب.

يبلغ عرض النطاق الترددي النموذجي للنظام ما يلي:

• استجابة التيار المستمر لقياس الوضع الثابت (0 هرتز)

• استجابة تردد ديناميكية تصل إلى حوالي 6.5 كيلو هرتز (نقطة -3 ديسيبل)

يتأثر عرض النطاق الترددي الفعال لمسبار التقارب 330103-05-10-10-02-05 بهندسة المسبار وسعة الكابل ودائرة إزالة التضمين Proximitor.
