وحدة الإدخال/الإخراج التناظرية DSQC355 من شركة ABB, انخفاض سعر وحدة الإدخال/الإخراج التناظرية DSQC355 من شركة ABB المشتريات

معايير DSQC355 شركة ABB الأساسية

تعريف أجهزة شركة ABB DSQC355

الموديل: DSQC355

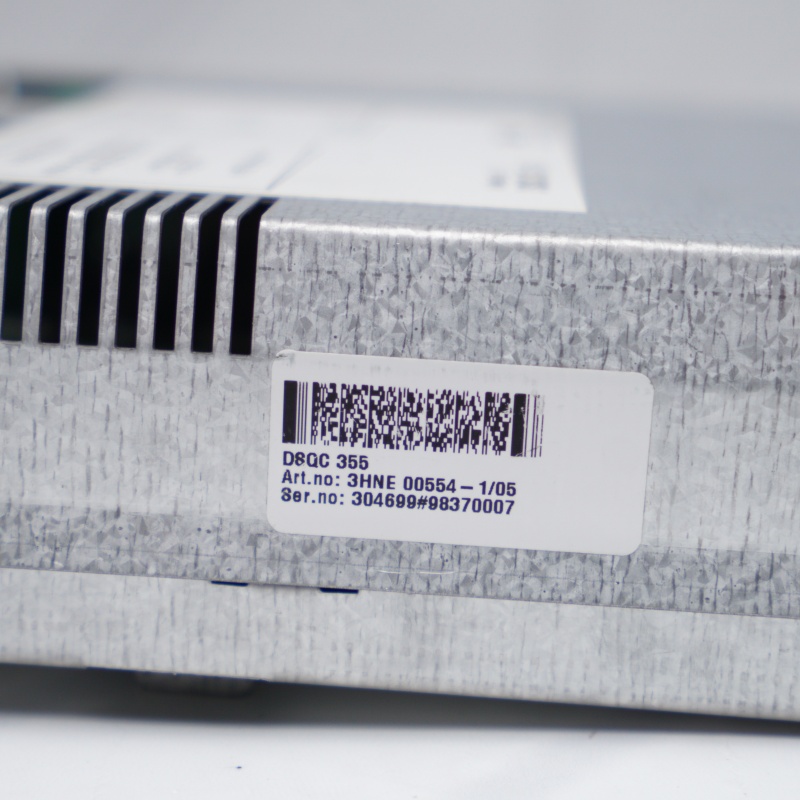

رقم المنتج: 3HNE 00554-1

ناقل الاتصال: ديفايس نت

مدخلات تناظرية DSQC355 من شركة ABB

القنوات: 8 قنوات

نطاق الجهد: من -10 فولت إلى +10 فولت

الدقة: 12 بت

مخارج تناظرية DSQC355 من شركة ABB

القنوات: 4 قنوات

نطاق الجهد: من 0 فولت إلى +10 فولت

الدقة: 12 بت

إذا كنت ترغب في الحصول على مزيد من التفاصيل حول DSQC355 شركة ABB، فيُرجى الاتصال بي دون تردد. البريد الإلكتروني:مبيعات@مركز قطع الغيار.كوم

إعدادات مفتاح دبلوم المدمج في لوحة شركة ABB DSQC355

لضبط معدل نقل البيانات، اضبط المفتاحين 7 و8 على وضع الإيقاف للحصول على 125 كيلوبت في الثانية. اضبط المفتاح 7 على وضع التشغيل والمفتاح 8 على وضع الإيقاف للحصول على 250 كيلوبت في الثانية. اضبط المفتاح 7 على وضع الإيقاف والمفتاح 8 على وضع التشغيل للحصول على 500 كيلوبت في الثانية لتحديد سرعة الشبكة لجهاز شركة ABB DSQC355.

بالنسبة لعنوان العقدة (0-63)، اجمع القيم المخصصة لجميع المفاتيح التي تم تشغيلها لإنشاء هوية ديفايس نت الصحيحة لجهاز شركة ABB DSQC355، حيث يساوي المفتاح 1 الرقم 1، والمفتاح 2 الرقم 2، والمفتاح 3 الرقم 4، والمفتاح 4 الرقم 8، والمفتاح 5 الرقم 16، والمفتاح 6 الرقم 32. على سبيل المثال، لتعيين العنوان 10 على وحدة الإدخال/الإخراج التناظرية، قم بتشغيل المفتاحين 2 و4 مع إبقاء المفاتيح الأخرى في وضع الإيقاف.

كقاعدة صارمة، يجب عليك ضبط مفاتيح الأجهزة هذه فقط عندما تكون وحدة الإدخال/الإخراج التناظرية مطفأة تمامًا، ويجب أن يتطابق العنوان المختار تمامًا مع القيمة المحددة في ملف EIO.cfg الخاص بالروبوت.

نبذة عن المؤلف: تيان جيانغ

تيان جيانغهو أخصائي أول في مجال الأتمتة ومؤلف تقني فيمركز قطع الغيار.

خبرةخبرة تزيد عن عقد من الزمان في أنظمة التحكم المنطقية القابلة للبرمجة (وحدة التحكم المنطقية القابلة للبرمجة (PLC)) وأنظمة التحكم الموزعة (DCS) وأنظمة السلامة القديمة.

تخصصخبير في تحديد مصادر المعدات الصناعية القديمة، والتحقق من صحتها، واختبارها.

التركيز على الجودةيكتب أدلة تقنية دقيقة مدعومة باختبارات عملية في ورش العمل.

الأسئلة الشائعة حول وحدة الإدخال/الإخراج التناظرية شركة ABB DSQC355 (شركة ABB DSQC355)

س1: ما هي سعة القناة ونوع الإشارة الدقيقة لجهاز شركة ABB DSQC355؟
A1: يوفر DSQC355 شركة ABB (وحدة الإدخال/الإخراج التناظرية شركة ABB) بالضبط 8 مدخلات تناظرية تدعم نطاقًا ثنائي القطب من -10 فولت إلى +10 فولت، و4 مخرجات تناظرية توفر نطاقًا أحادي القطب من 0 فولت إلى +10 فولت.

س2: ما هي بنية الشبكة التي يستخدمها جهاز DSQC355 شركة ABB للتفاعل مع وحدة التحكم؟
A2: تتواصل وحدة DSQC355 شركة ABB (وحدة الإدخال/الإخراج التناظرية شركة ABB) بالكامل عبر بروتوكول ناقل المجال الصناعي ديفايس نت، وتعمل بشكل صارم كعقدة تابعة قياسية متصلة بخزائن التحكم الروبوتية المتوافقة من شركة ABB.

س3: ما هو عمق البيانات الرقمية الدقيق لمحولات DSQC355 شركة ABB؟
A3: تتميز محولات A/D و D/A الموجودة على اللوحة DSQC355 شركة ABB (وحدة الإدخال/الإخراج التناظرية شركة ABB) بدقة 12 بت، والتي تترجم الفولتية التناظرية إلى نطاق بيانات رقمي من 0 إلى 4095.

س4: ما هي الإعدادات الفيزيائية اليدوية الإلزامية عند تثبيت جهاز شركة ABB DSQC355 جديد؟
A4: يجب عليك تكوين مفاتيح دبلوم المادية الموجودة على اللوحة شركة ABB DSQC355 (وحدة الإدخال/الإخراج التناظرية شركة ABB) يدويًا لتعيين معرف ماك الخاص بجهاز ديفايس نت (العنوان) ومعدل الباود الصحيح ليتوافق مع تكوين نظام الروبوت.

س5: هل يمكن لجهاز شركة ABB DSQC355 أن يقبل مباشرة مستشعرات حلقة التيار الصناعية القياسية 4-20 مللي أمبير؟
ج٥: لا، وحدة الإدخال/الإخراج التناظرية شركة ABB DSQC355 (شركة ABB) هي جهاز إدخال جهد فقط. يتطلب توصيل مستشعر 4-20 مللي أمبير تحويلًا خارجيًا، مثل إضافة مقاومة تحويل دقيقة 500 أوم لتحويل التيار إلى إشارة 2-10 فولت.
